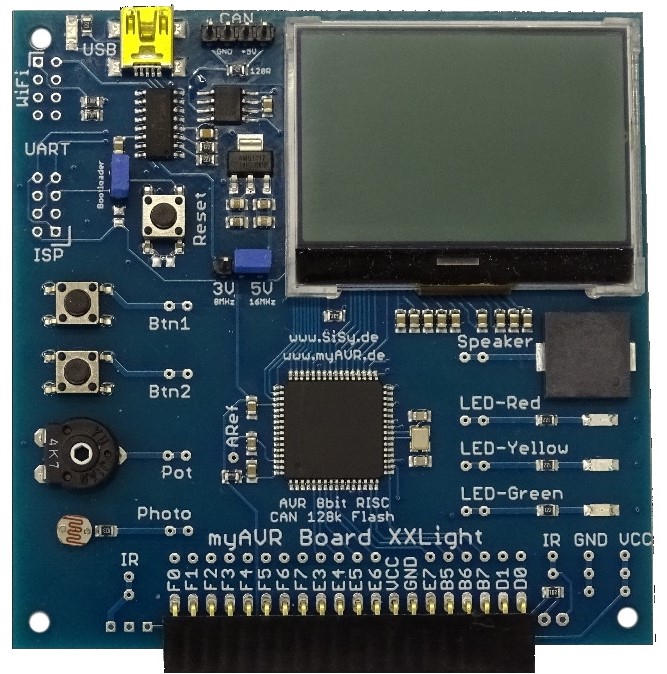

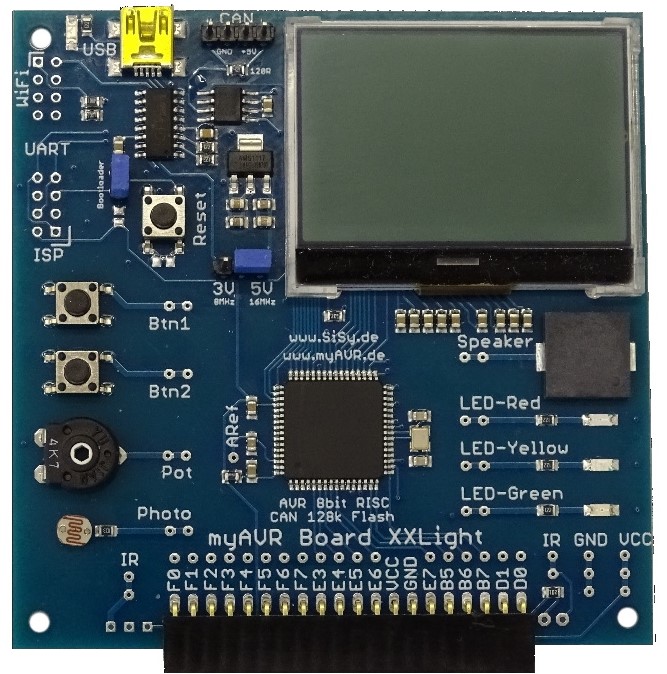

Das myAVR Board XXLight ist der Nachfolger für myAVR Board MK3. Es stellt einen Kompromiss zwischen dem großen MK3 und dem preiswerten light-Board dar. Das Besondere an dieser Board der myAVR Familie ist neben dem Grafik-LCD die CAN Schnittstelle. Das Board wird standardmäßig mit einem AT90CAN128 mit 16Mhz bestückt. Die Erweiterung mit einem ESP01S WiFi Modul sowie einem IR-Sender und IR-Empfänger sind vorbereitet. Die üblichen myAVR-AddOns können über den Standard myAVR Bus-Verbinder angeschlossen werden.

Dieses Board wendet sich vor allem an Fortgeschrittene und die studentische Ausbildung.

Damit Sie das Tutorial erfolgreich und mir Spaß durcharbeiten können empfehlen wir ihnen folgende Experimentierhardware:

• myAVR Board XXLight
• Mini-USB Kabelsatz
• erstmal die kostenlose Version von SiSy zum Programmieren
• diese Referenzkarte sollte man sich ausgedruckt neben die Tastatur legen

Eventuell brauchen Sie noch diesen Treiber: ch341ser_win.zip
Hier ist eine kurze Anleitung zur treiberinstallation.pdf.

• das myAVR Board XXLight

Wir fangen erst mal ganz einfach an und bauen das typische Blinky mit dem jede Mikrocontrollerprogrammierung beginnt.
Danach schauen wir uns nacheinander die wichtigsten Bausteine für Mikrocontrollerlösungen an.

1. Die grafische Entwicklungsumgebung SiSy installieren
2. Grundstruktur einer objektorientierten myAVR XXLight Anwendung
3. Hallo myAVR XXLight (Blinky)
4. Ein und Ausgaben mit dem myAVR XXLight
5. Mit den Bibliotheksbausteinen für Button und LED weiter arbeiten
6. Der SystemTick mit dem myAVR XXLight
7. Kommunikation des myAVR XXLight mit dem PC _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
8. Analogdaten mit dem light Board erfassen _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
9. Eine LED mit dem light Board per PWM dimmen _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
10. Einen Timer mit dem myAVR XXLight benutzen _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
11. Extrene Interrupts mit dem myAVR XXLight _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
12. Ein Text-LCD am myAVR XXLight anschließen _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
13. Das Grafik LCD am myAVR XXLight anschließen _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
14. I2C Bausteine mit dem myAVR XXLight verwenden _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
15. Den CAN Bus auf dem myAVR XXLight nutzen _{(erfordert eine SiSy Lizenz ab Version 3.7x)}

• Das Wichtigste in einem Beispiel zusammengefasst _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
• ein kleines Projekt mit dem myAVR XXLight _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
• Lösungen für die Übungen mit dem myAVR XXLight Board _{(erfordert eine SiSy Lizenz ab Version 3.7x)}
